首頁 > 產品及服務 > 開式冷卻塔 > 1500系列

1.概述 2.產品優勢 3.特色選項 4.產品案例

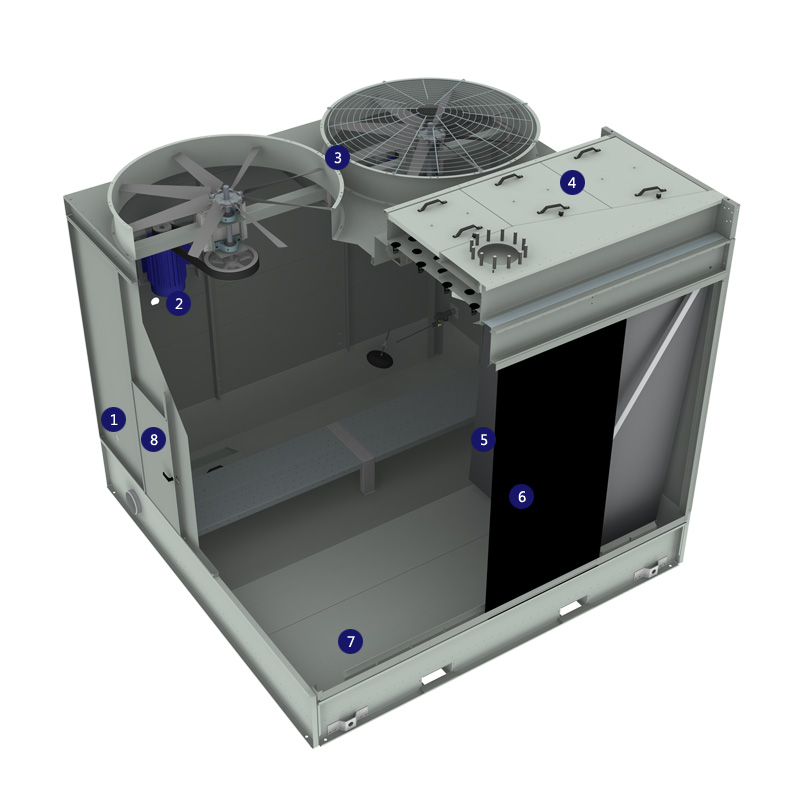

新1500系列冷卻塔不僅擁有旗艦產品3000系列先進的技術，而且在狹小空間的市場應用中有著更為出色的表現。同時，最新設計推出的超高效1500XE系列，運行效率至少比ASHRAE 90.1-2013的要求高兩倍，進一步降低能耗成本。新1500系列冷卻塔憑借其靈活的排布，簡便的維護性和可靠的冬季運行性能，成為您采購新設備或者更換現有設備時理想的選擇。

主要特點：

1. 排布更靈活	?
2. 能效行業領先
3. 運行可靠安靜
4. 冬季性能優化

排布靈活
- 獨特的單側進風設計，特別適用于狹長及空間受限的場所
- 眾多主流尺寸，可直接利用原有基礎及管線替換設備
- 通過改變?cè)O(shè)備排布方向，就可降低噪音敏感點的聲音級別
- 頂部單一進水口，方便現場布管

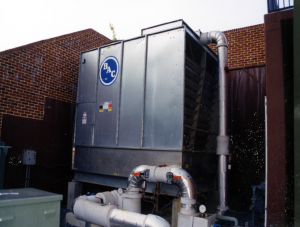

1500系列靠墻排布

節能環保
- 能效更高
a. 所有型號都達到或超越美國ASHRAE 90.1的能效要求
b. 標配變頻電機
c. 重力布水，所需水泵壓頭更低
d. 獨立風機運行系統，冷量控制更加靈活

- 靜音選項
a. 標配高效風扇，靜音運行
b. 可將設備面板側朝向噪音敏感區域
c. 靜音風扇、超靜音風扇及消音器等多種降噪方案供選擇，滿足更高噪音要求

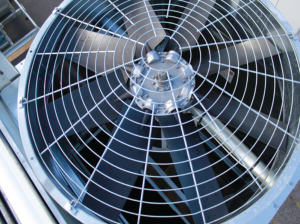

1500系列標準風扇

		維護簡便 - 橫流結構為維護冷、熱水盤及驅動系統提供寬敞的檢修空間 - 擁有專利技術的BALTIDRIVE?風機驅動系統，維護更加簡便 - 多功能進風格柵，防止陽光直射冷水盤，抑制藻類生長 - 通過檢修門和標配的內部檢修走道，可直接維護補水閥、排污管、溢流管和其它水盤附件 - 寬大的檢修門和標配的內部檢修走道，便于在寬敞的內部空間進行驅動系統的日常維護 - 進風側檢修平臺和內部檢修平臺使設備維護更為簡便（可選） - 電機裝卸系統便于電機更換（可選）全年可靠運行 - 冬季運行 a. 獨立風機運行系統，冬季運行時風量控制更為靈活 b. 高效的CIS(多功能進風格柵)，有效減少進風口冬季結冰現象 c. 獨特的流線型BAFFLE（擋水板）,將飛濺以及冬季結冰的風險降至最低 d. 最優化設計的WEIR DAM（擋水圍堰）,在冬季實現均勻布水，最大程度降低結冰的可能性 - BALTIDRIVE?風機驅動系統 a. 驅動系統5年質保 b. 防腐蝕鋁合金皮帶輪，配以背部一體的多槽皮帶 c. 配備專為冷卻塔內部濕熱環境設計的風扇馬達 d. 獨立風機驅動系統，各電機/風機互為備用，進一步提升系統的可靠性

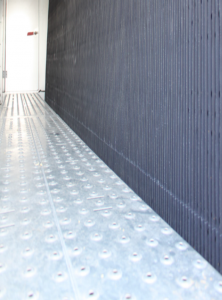

標配內部檢修走道

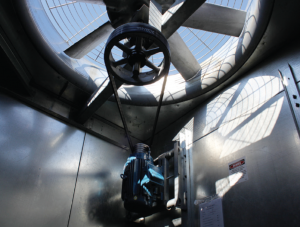

BALTIDRIVE?風機驅動系統
		安裝成本低單一進水口，管路布置更方便更換設備時，可直接利用原有基礎及管線模塊化設計，減少安裝時間，降低吊裝成本所有4”（102MM）及以上的接口都有斜角，便于焊接及開槽整裝出廠，節省現場安裝成本

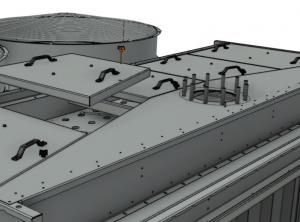

單一進水口

結構選項

??標準結構
BAC選用行業高規格、堅固及強耐腐蝕性的G235鍍鋅鋼材質。為確保冷卻塔使用壽命更長，G235鍍鋅鋼作為標配的框架結構件，應用于所有1500系列冷卻塔產品中。在定期維護和水處理情況下，G235鍍鋅鋼框架結構和面板的使用壽命長，滿足各類舒適性空調和工業應用的要求。

??不銹鋼冷水盤（可選）
提供304/316不銹鋼冷水盤。冷水盤所有的面板和結構件都采用304/316不銹鋼材質。所有縫隙均采用焊接方式，防泄漏效果遠勝于螺栓連接，出廠前均接受防漏測試并提供五年防漏質保。

??不銹鋼熱水盤（可選）
熱水盤及熱水盤蓋均由304/316不銹鋼制成。

??全塔304/316不銹鋼結構（可選）

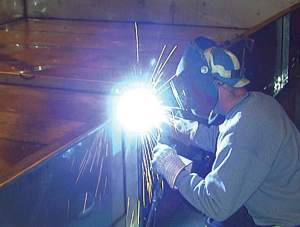

全塔所有結構包括冷、熱水盤均采用304/316不銹鋼材質。所有縫隙均采用焊接方式，防泄漏效果遠勝于螺栓連接，出廠前均接受防漏測試并提供五年防漏質保。

304不銹鋼焊接冷水盤

風扇驅動系統 ??標配BALTIDRIVE?風機驅動系統 專利的BALTIDRIVE?風機驅動系統采用特殊防腐材質，結合先進技術，確保維護簡便及全年可靠運行。該驅動系統包括特別設計的背部一體多槽皮帶以及離軸中心線距離最短的兩個鋁合金皮帶輪，延長皮帶使用壽命。與齒輪驅動系統相比，該系統擁有多種優勢。BALTIDRIVE?風機驅動系統通過皮帶調節螺母就可輕松地調節皮帶松緊，減少停機時間。唯一需要做的日常維護僅是軸承潤滑。皮帶驅動系統非常適合變頻應用，也不需要增加額外的附件。

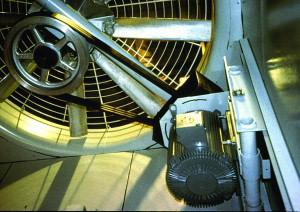

BALTIDRIVE?風機驅動系統

??獨立風機運行系統（可選）獨立風機運行系統中每個風扇都有相應的電機驅動裝置，可獨立運轉，從而使得風機控制和冷量控制更加靈活。 ??振動切斷開關（可選）振動切斷開關可有效防止設備因系統過度振動而發生故障。BAC可提供機械式或電子式振動切斷開關，并采用NEMA4規格的箱殼提供可靠保護。如有需要，還可為以上兩種形式的開關提供額外的輔助接點，并可外接報警裝置及遠程控制。 ??延伸潤滑油管（可選）

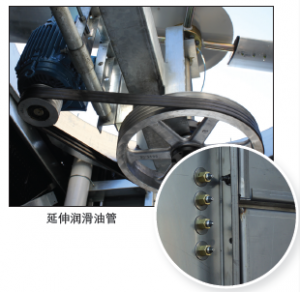

延伸潤滑油管用于潤滑風機軸承，油嘴位于檢修門邊上的面板上。
