| 運行原理 |
| 盤管內的高溫氣態制冷劑與盤管外的噴淋水和空氣進行熱交換，由氣態逐漸被冷凝為液態。引風機的超強風力使噴淋水完全覆蓋在盤管表面，水借風勢，換熱效果顯著增高。噴淋水和空氣吸收熱量后溫度升高，部分水由液態變成水蒸氣，蒸發潛熱帶走大量的熱，熱空氣中的水被擋水板截住收集到PVC熱交換層中。PVC熱交換層中的水被流過的空氣冷卻，溫度降低，進入集水槽中，再由循環水泵送入噴淋水系統中，繼續循環。散失到空氣中的水份由水位調節器控制補充。部分設備的容量，可以根據負荷的大小，由不同的電機轉速或不同的風機電機組合來控制。 |
? |
|

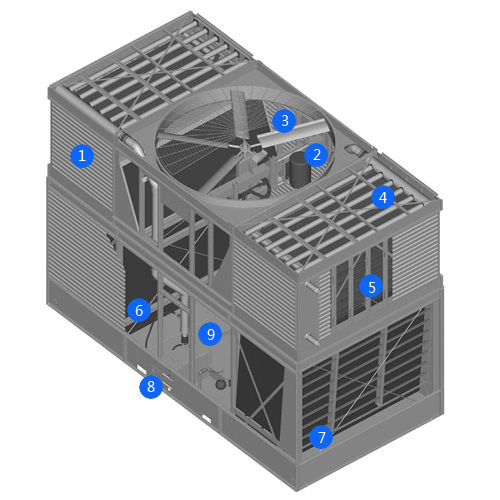

| 結構優勢 |
|
| 1. 減少結垢的設計 |
| 和傳統的冷凝器比較，CXV蒸發式冷凝器四個方面因素減少結垢的可能。 |
|
| - 風水同向 |
| 由于空氣和噴淋水在同一方向流過冷凝盤管，噴淋水能很好地覆蓋在盤管表面，保持鋼管表面完全濕潤。這種同向流動減少因為風水逆向在鋼管下面形成干點而結垢的可能。 |
  |
|
| - 加大流過盤管表面的水量 |
| CXV流過盤管表面的噴淋水流量是大多傳統蒸發式冷凝器的兩倍，這保證在換熱表面有連續水流從而減少結垢的可能，CXV蒸發式冷凝器特有的換熱系統能夠使水泵在較大的水流量下而不需增加功率。 |
|
| - 主要在濕潤的表面上蒸發 |
| CXV產品在換熱表面應用混流技術。主要換熱表面，冷凝盤管是蒸發式冷凝器最重要的部件。由于CXV盤管表面是顯熱和潛熱換熱，和其它通過盤管表面只依靠潛熱換熱的設計相比，CXV盤管表面不易結垢。 |
|
| 4．較低水溫的噴淋水 |
| 較低的水溫使結垢的物質更易保留在水中，不沉淀在盤管上。在CXV蒸發式冷凝器中由于增加PVC換熱層，噴淋水溫通常較其它形式蒸發冷凝器低4到5℃，CXV蒸發式冷凝器的較低水溫能減少25％結垢可能性。這種結垢減少量也取決于前面討論的三個方面因素。 |
| ? |

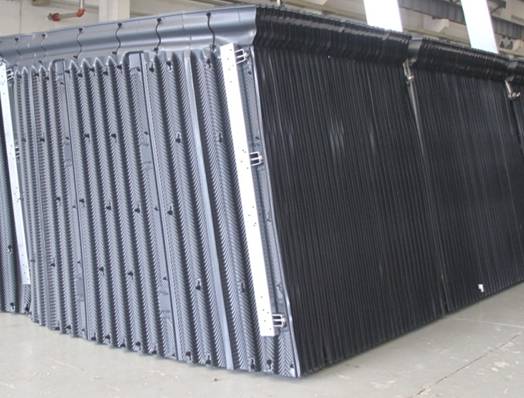

| 2. PVC熱交換層 |
|
| 經美國BAC公司設計、測試、制造的一種高效聚氯乙烯(PVC)熱交換層是CXV系列蒸發式冷凝器關鍵部件，PVC熱交換層能有效地防止生化腐蝕和侵蝕；美國BAC公司設計的這種帶擋水板的特殊結構能保證最大的水和空氣接觸和較小的空氣壓降，使用小功率電機就可確保高效傳熱。 |
 |
| ? |

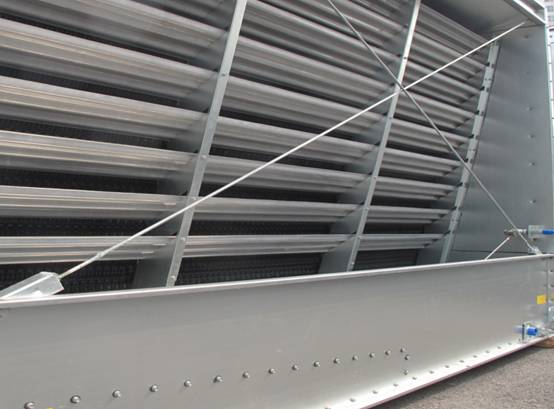

| 3. 寬敞的無堵塞空氣進口導風板 |
|
| 大空間高質量的進風格柵設計，盡可能避免了板面結垢和結冰的可能性。 |
| ? |

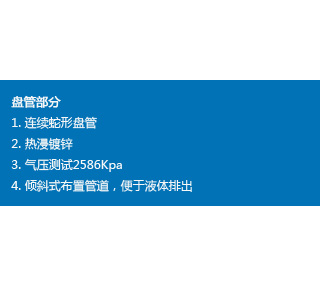

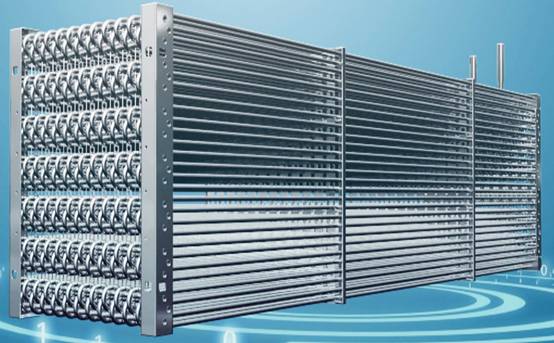

| 4. 冷凝盤管 |
|
| 蒸發式冷凝器盤管嵌在高強度鍍鋅板上，拆卸方便。冷凝盤管由高質量的鋼管制成，設計壓力為2．OMPa，盤管在水中經2．5MPa的氣密性試驗，裝配完畢后經整體熱浸鋅處理。盤管沿制冷劑流向傾斜便于液體排出，盤管壓力降較低。 |
| 盤管也可選用不銹鋼或鋁合金材質制成，以供在與標準的鍍鋅鋼材質不兼容時使用。 |
 |
| ? |
| 5. 擋水板 |
|
| 擋水板由耐腐蝕的PVC材料制成，分組安裝在CXV型蒸發式冷凝器內，拆卸方便，擋水板使空氣流動方向經過三次改變后，可有效地去除從盤管中出來的濕空氣中的水分，水的飄逸率小于0．001％。 |
| ? |

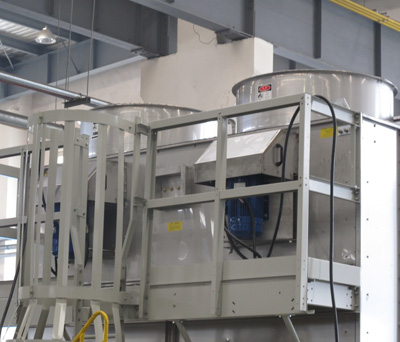

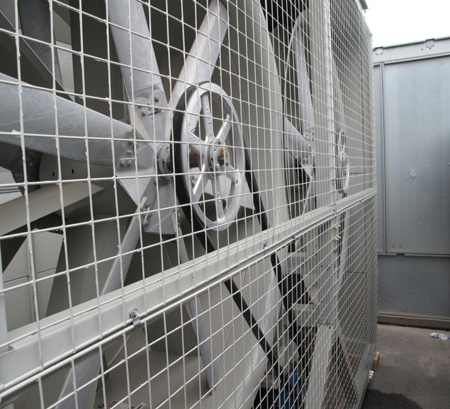

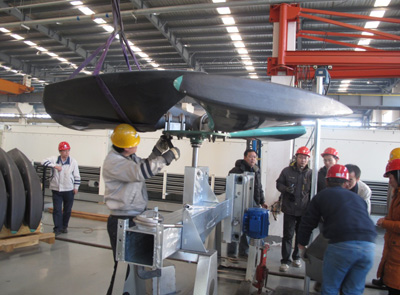

| 6. 機械部件 |
|
| CXV型蒸發式冷凝器的又一關鍵部件風機采用耐腐蝕的鋁合金葉片組成。風機安裝在具有流線型入口的風筒內，空氣通過風筒排出，頂部余隙容積小，較大的提高了風機效率。 |
| 風機和軸由潤滑油潤滑的球軸承支撐，自動矯正，密封防潮，所有軸承L10最小設計壽命40，000小時。 |

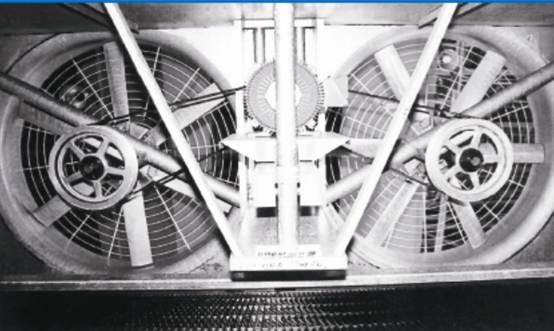

| 風機驅動系統采用多槽聚氯丁橡膠聚脂皮帶傳動，皮帶輪采用鋁合金材料加工而成，風機和皮帶輪均裝配在主軸上。皮帶松緊可以通過一個單點進行調整，維護簡便、易行。 |
 |
| ? |

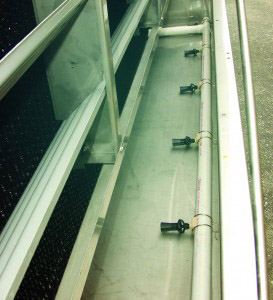

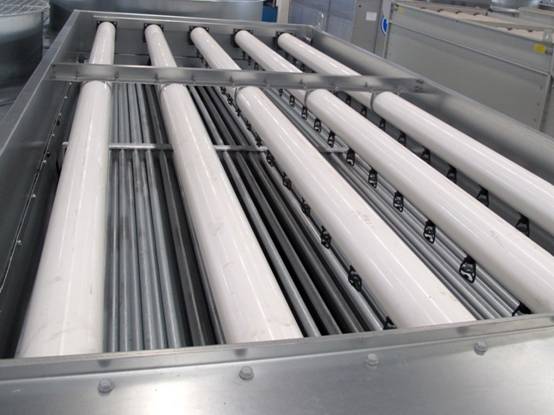

| 7. 水分配系統 |
|
| 水在由液態變成氣態時，蒸發潛熱會帶走大量的熱；為了獲得最大的傳熱系數，并減少水垢，必須使整套盤管組件完全沉浸在流水中。水分配系統是完成以上作用的又一關鍵部件。水盤中的水在水泵的作用下，沿著抗腐蝕的PVC水路系統，通過噴淋支管上的大直徑防堵設計、超大流量的噴嘴均勻的噴灑在盤管組件上，在引風機的作用下，最大限度的包住冷凝盤管，使水、空氣與制冷劑進行充分的熱交換。噴淋支管和噴嘴采用扣式橡膠環管連接，有利于拆卸或沖洗噴嘴和整個支管。 |
 |
|
|
| 維護優勢 |
|
|
| 1. 維護檢修方便 |
|
| CXV產品采用了許多獨特且實用的設計。寬敞的內部空間設計消除了以往蒸發式冷凝器內部狹窄不易檢修的弊病。由于CXV產品是在數十年運行經驗的基礎上設計出來的，所以保證了其既耐用又易于維護。 |
|
|
| 2. 可直接檢修的水噴淋系統 |
| CXV產品的風水同向設計使噴淋系統直接露在外面，當設備運行時也能簡單快速的檢修檢查噴嘴和盤管。 |
| ? |
|

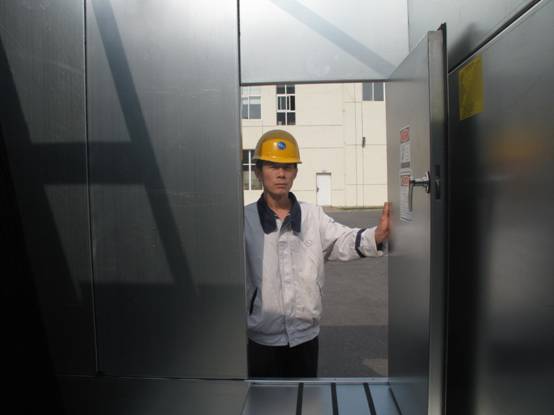

| 3. 寬大的檢修門 |
|
| 設在產品一端的大尺寸檢修門使維護人員很容易的進入設備內部。 |
 |
|
| 4. 方便維護風機驅動系統和冷凝盤管 |
| 寬大的檢修空間可以直接對風機驅動系統進行檢修。通過易于拆卸的擋水板，也可方便的檢查盤管。 |
|
| 5. 傾斜的水盤底部清洗方便 |
| 水盤底部向排污口傾斜以及PVC換熱層的懸掛設計使得污水和雜質容易被清除。 |
 |
|
